Questão de Engenharia Mecânica — Mecânica dos Sólidos — NUCEPE 2018

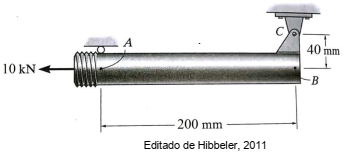

Para o tubo da figura abaixo a extremidade rosqueada está sujeita a uma força horizontal de 10 kN. A força cortante no ponto A é:

1. A0,5 kN
2. B-0,5 kN
3. C2 kN
4. D1 kN
5. E-1 Kn
