Sobre os métodos de medição de potência, assinale a alternativa correta.

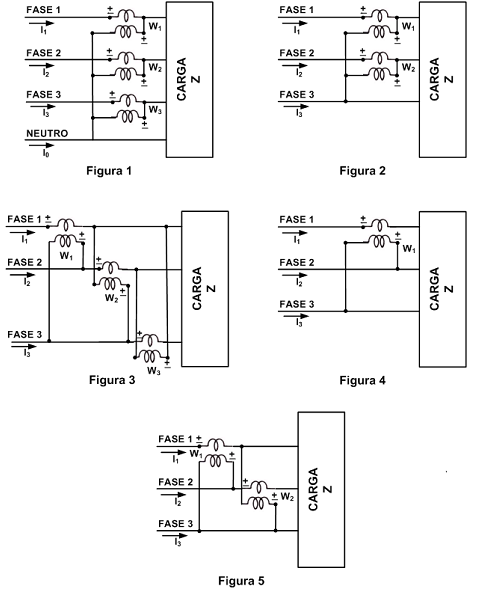

- AA figura 1 mostra o método dos três wattímetros para medição de potência ativa com a utilização de transformadores de instrumentos.
- BA figura 2 apresenta o método dos dois wattímetros para medição de potência reativa sem a utilização de transformadores de instrumentos.
- CA figura 3 apresenta o método dos wattímetros para medição da potência ativa com a utilização de transformadores de instrumentos.
- DA figura 4 apresenta montagem para medição da potência ativa em circuitos trifásicos.
- EA figura 5 apresenta montagem para medição reativa, apenas em circuitos trifásicos.
