Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — SUGEP - UFRPE 2018

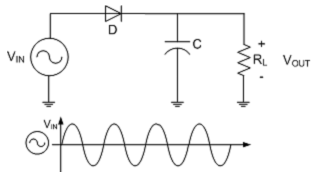

Considere o circuito apresentado na figura abaixo. Dado o formato de onda na entrada VIN, assinale a alternativa que mostra o formato de onda na saída VOUT da carga RL. Considere que a constante de tempo do circuito, envolvendo a carga, é muito maior do que o período da onda do oscilador.

1. A
2. B
3. C
4. D
5. E
