Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — SUGEP - UFRPE 2018
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq400433
- Banca
- SUGEP - UFRPE
- Órgão
- UFRPE
- Ano
- 2018
- Nível
- Superior
- Cargo
- SUGEP - - Engenheiro Elétrico

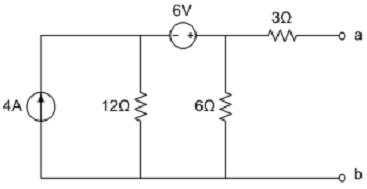

Dado o circuito em corrente contínua linear indicado pela figura abaixo:
É correto afirmar que:
É correto afirmar que:- Ao circuito equivalente é uma fonte de corrente de 18A ligada em série com a resistência equivalente de 3,5Ω.
- Bo circuito equivalente é uma fonte de tensão de 18V ligada em série com uma resistência de 3,5Ω e a máxima transferência de potência ocorre quando uma carga resistiva de 14Ω é ligada aos terminais ab.
- Co circuito equivalente é uma fonte de tensão de 18V ligada em paralelo com uma resistência de 7Ω e a máxima transferência de potência ocorre quando uma carga resistiva de 3,5Ω é ligada aos terminais ab.
- Do circuito equivalente é uma fonte de corrente de 18A ligada em série com uma resistência equivalente de 9Ω.
- Eo circuito equivalente é uma fonte de tensão de 18V ligada em série com uma resistência equivalente de 7Ω e a máxima transferência de potência ocorre quando uma carga resistiva de 7Ω é conectada aos terminais ab.
