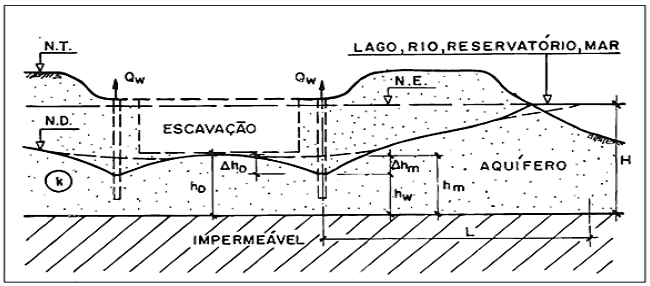

Em um canteiro de obras, necessita-se fazer o rebaixamento do lençol freático, de modo a permitir a execução de escavações para a construção de sapatas de fundação. Trata-se de uma areia siltosa de baixa permeabilidade. Atente à figura abaixo e aos dados que seguem.
Fórmulas:Alcance do rebaixamento: R = 3.000.s. √(k)Vazão de percolação:Q = π.k(H² – hD²)/(ln R – ln RA)Vazão no poço de rebaixamento:Q₁ = 2.π.r.hW. √(k)/15Dados:Solo: areia siltosak = 10-⁴ m/s – coeficiente de permeabilidade;s = 4,00 m – altura de rebaixamento no centro do canteiro;H = 10,00 m – profundidade dos poços de rebaixamento;hD = 5,50 m – profundidade da linha freática rebaixada no fundo da escavação;hW = 4,00 m –profundidade da linha freática rebaixada no centro do poço ou nível dinâmico;RA = 14,10 m – raio do círculo equivalente;r = 0,10 m – raio do poço de rebaixamento;A = 625,00 m² – área do canteiro;π = 3,14 – considerar este o valor de pi;ln 120 = 4,78 – considerar o presente valor;ln 14,10 = 2,64 – considerar o presente valor;π.10-⁴ = 0,000314 – considerar o presente valor.Considerando a figura e os dados listados acima, é correto afirmar que a vazão de percolação ao canteiro “Q” e a vazão em cada poço “Q₁”, em m³/s, são respectivamente
Fórmulas:Alcance do rebaixamento: R = 3.000.s. √(k)Vazão de percolação:Q = π.k(H² – hD²)/(ln R – ln RA)Vazão no poço de rebaixamento:Q₁ = 2.π.r.hW. √(k)/15Dados:Solo: areia siltosak = 10-⁴ m/s – coeficiente de permeabilidade;s = 4,00 m – altura de rebaixamento no centro do canteiro;H = 10,00 m – profundidade dos poços de rebaixamento;hD = 5,50 m – profundidade da linha freática rebaixada no fundo da escavação;hW = 4,00 m –profundidade da linha freática rebaixada no centro do poço ou nível dinâmico;RA = 14,10 m – raio do círculo equivalente;r = 0,10 m – raio do poço de rebaixamento;A = 625,00 m² – área do canteiro;π = 3,14 – considerar este o valor de pi;ln 120 = 4,78 – considerar o presente valor;ln 14,10 = 2,64 – considerar o presente valor;π.10-⁴ = 0,000314 – considerar o presente valor.Considerando a figura e os dados listados acima, é correto afirmar que a vazão de percolação ao canteiro “Q” e a vazão em cada poço “Q₁”, em m³/s, são respectivamente- A0,01 e 0,0016.
- B0,002 e 0,0012.
- C0,08 e 0,0036.
- D0,09 e 0,0045.
