Questão de Engenharia Mecânica — Mecânica dos Sólidos — UECE-CEV 2018
Engenharia MecânicaMecânica dos Sólidos
- Código
- qq401287
- Banca
- UECE-CEV
- Órgão
- DETRAN-CE
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista de Trânsito e Transporte - Engenharia Mecânica

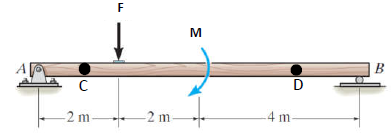

A barra "AB", representada na figura abaixo, está submetida aos carregamentos pontuais, onde F = 8,00 kN e M = 10,00 kN.m.
Fonte: Engineering Mechanics Statics - R.C. HIBBELER - 13th Ed.Considerando as informações acima, é correto afirmar que, adotando-se o sistema convencionado para esforço cortante positivo, os valores para os esforços cortantes nos pontos "C" (VC) e "D" (VD) são respectivamente
Fonte: Engineering Mechanics Statics - R.C. HIBBELER - 13th Ed.Considerando as informações acima, é correto afirmar que, adotando-se o sistema convencionado para esforço cortante positivo, os valores para os esforços cortantes nos pontos "C" (VC) e "D" (VD) são respectivamente- A4,75 kN e –3,25 kN.
- B–4,75 kN e 10,00 kN.
- C4,75 kN e –12,75 kN.
- D–4,75 kN e –8,00 kN.
