Questão de Engenharia Mecânica — Sistemas Fluidomecânicos — UECE-CEV 2018
Engenharia MecânicaSistemas Fluidomecânicos
- Código
- qq401298
- Banca
- UECE-CEV
- Órgão
- DETRAN-CE
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista de Trânsito e Transporte - Engenharia Mecânica

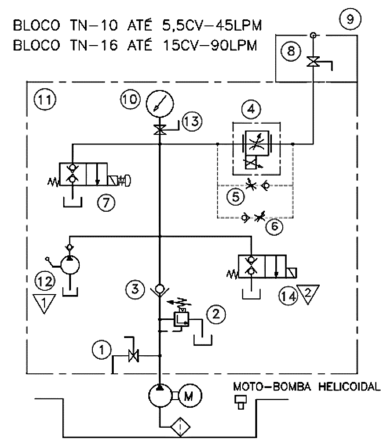

As plataformas de acessibilidade para portadores de necessidades especiais possuem a sua construção regida pela norma ABNT NBR ISO-9386, onde, nas plataformas com sistema de acionamento hidráulico, faz-se necessária a instalação de válvulas e dispositivos de segurança, conforme apresentado no circuito hidráulico representado na figura a seguir.
Fonte: Fluhydro (www.fluhydro.com.br)Tomando por base o circuito hidráulico acima representado, considere as seguintes afirmações.I. O componente "3" do circuito hidráulico corresponde a uma válvula de retenção, cuja função é permitir o fluxo do fluido hidráulico em apenas um sentido.II. O componente "10" corresponde a um manômetro, que pode ser isolado do sistema utilizando a válvula de isolamento "13".III. O componente "7" corresponde a uma válvula que pode ser acionada manualmente ou eletricamente, liberando o óleo do sistema para um determinado reservatório.IV. O sistema hidráulico é alimentado por uma moto-bomba elétrica.É correto o que se afirma em
Fonte: Fluhydro (www.fluhydro.com.br)Tomando por base o circuito hidráulico acima representado, considere as seguintes afirmações.I. O componente "3" do circuito hidráulico corresponde a uma válvula de retenção, cuja função é permitir o fluxo do fluido hidráulico em apenas um sentido.II. O componente "10" corresponde a um manômetro, que pode ser isolado do sistema utilizando a válvula de isolamento "13".III. O componente "7" corresponde a uma válvula que pode ser acionada manualmente ou eletricamente, liberando o óleo do sistema para um determinado reservatório.IV. O sistema hidráulico é alimentado por uma moto-bomba elétrica.É correto o que se afirma em- AI, II e III apenas.
- BII e IV apenas.
- CI, III e IV apenas.
- DI, II, III e IV.
