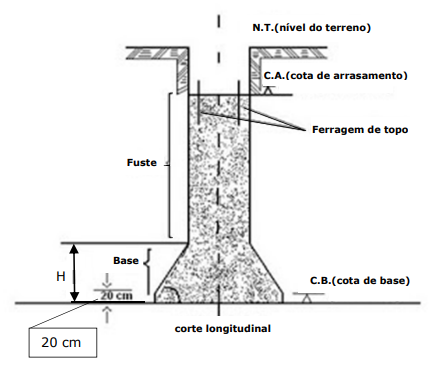

Atente para a ilustração a seguir querepresenta um tubulão do qual se deseja saber ovolume de concreto para a execução de sua basecircular em tronco de cone e fuste cilíndrico.
Dados: • F = 1,40 m; • B = 4,00 m; • α = 60°; • tg α = 1,73; • h₀ = 0,20 m; • L = 18,00 m; • π = 3,14. Onde: F é o diâmetro do fuste; B é o diâmetro da base alargada na cota de base C.B; α é o ângulo de espraiamento do concreto na basealargada; h₀ é a altura do rodapé abaixo do tronco de cone; L é o comprimento do fuste, entre a cota dearrasamento e a cota na parte superior da base. Fórmulas: H = (B-F)/2.tg α h₁ = H – h₀ r = F/2 R = B/2 V₁ = (π.h₁)/3.(R² + r² + R.r) V₂ = π.R².h₀ V₃ = (π.F²)/4*L VT = V₁ + V₂ + V₃ Onde: H é a altura total da base alargada do tubulão; h₁ é a altura do trecho em tronco de cone; R é o raio maior da base em tronco de cone; r é o raio do fuste e raio menor da base alargada; V₁ é o volume em m³ da base em tronco de cone; V₂ é o volume em m³ do rodapé; V₃ é o volume em m³ do fuste cilíndrico; VT é o volume total em m³ do tubulão. Considerando a ilustração e os dados apresentados, écorreto afirmar que o volume total (VT) do tubulão,em m³, é
Dados: • F = 1,40 m; • B = 4,00 m; • α = 60°; • tg α = 1,73; • h₀ = 0,20 m; • L = 18,00 m; • π = 3,14. Onde: F é o diâmetro do fuste; B é o diâmetro da base alargada na cota de base C.B; α é o ângulo de espraiamento do concreto na basealargada; h₀ é a altura do rodapé abaixo do tronco de cone; L é o comprimento do fuste, entre a cota dearrasamento e a cota na parte superior da base. Fórmulas: H = (B-F)/2.tg α h₁ = H – h₀ r = F/2 R = B/2 V₁ = (π.h₁)/3.(R² + r² + R.r) V₂ = π.R².h₀ V₃ = (π.F²)/4*L VT = V₁ + V₂ + V₃ Onde: H é a altura total da base alargada do tubulão; h₁ é a altura do trecho em tronco de cone; R é o raio maior da base em tronco de cone; r é o raio do fuste e raio menor da base alargada; V₁ é o volume em m³ da base em tronco de cone; V₂ é o volume em m³ do rodapé; V₃ é o volume em m³ do fuste cilíndrico; VT é o volume total em m³ do tubulão. Considerando a ilustração e os dados apresentados, écorreto afirmar que o volume total (VT) do tubulão,em m³, é- A29,64.
- B38,45.
- C42,74.
- D19,23.
