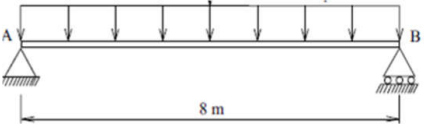

Na elaboração de um projeto da coberta emestrutura de madeira de um centro de eventos,deseja-se verificar as tensões de compressão,cisalhamento e a flecha, de uma viga, oriundas daaplicação de uma carga uniformemente distribuída.Sabendo-se que a madeira utilizada no projeto foi oipê amarelo, calcule as tensões de bordo da seção naflexão e a tensão de cisalhamento, de modo aaveriguar se a seção está dimensionada para resistiraos esforços.q = 300,00 kgf/m

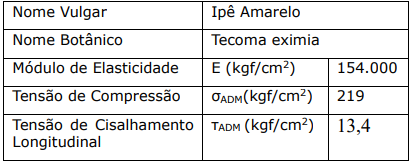

Dados: • Viga: Madeira de ipê amarelo • L = 8,00 m • Seção: • Largura em cm: b = 15,00 • Altura em cm: h = 45,00 Valores Característicos admissíveis para a madeira:
Fórmulas: Tensão de bordo à flexão – máxima no centro do vão em kgf/cm² e L,b e h em cm: σB = (3*q*L²)/( 2*b*h³) σB < σADM Esforço cortante nos apoios em kgf e L em m: V = (q*L)/2 Tensão de cisalhamento – máxima nos apoios em kgf/cm2, b e h em cm: τ = (3*V)/(2*b*h) τ < τADM Os valores das tensões de bordo à flexão σB e decisalhamento τ em kgf/cm² são:
Dados: • Viga: Madeira de ipê amarelo • L = 8,00 m • Seção: • Largura em cm: b = 15,00 • Altura em cm: h = 45,00 Valores Característicos admissíveis para a madeira: Fórmulas: Tensão de bordo à flexão – máxima no centro do vão em kgf/cm² e L,b e h em cm: σB = (3*q*L²)/( 2*b*h³) σB < σADM Esforço cortante nos apoios em kgf e L em m: V = (q*L)/2 Tensão de cisalhamento – máxima nos apoios em kgf/cm2, b e h em cm: τ = (3*V)/(2*b*h) τ < τADM Os valores das tensões de bordo à flexão σB e decisalhamento τ em kgf/cm² são:- A110,39 < σADM e 1,47 < τADM- seção corretamente dimensionada.
- B210,69 < σADM e 2,67 < τADM - seção corretamente dimensionada.
- C233,45 > σADM e 3,43 < τADM - seção precisa ser redimensionada.
- D330,12 > σADM e 13,22 > τADM- seção precisa ser redimensionada.
