Questão de Engenharia Civil — Planejamento e Controle de Obras — UECE-CEV 2018

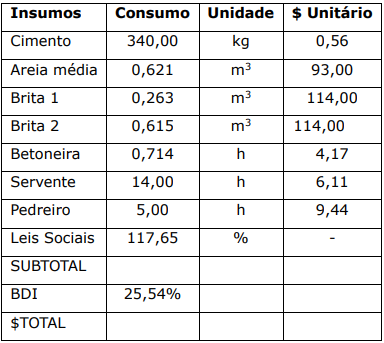

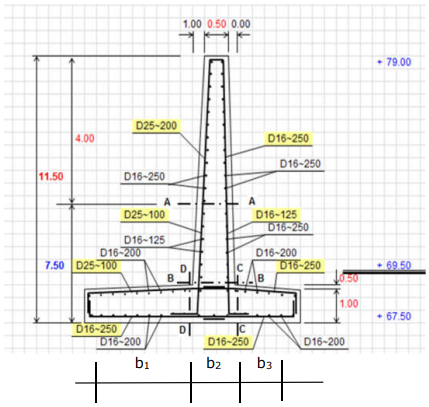

Para a elaboração do orçamento de uma obra,necessita-se a priori fazer o levantamento dasquantidades de serviços envolvidos no projeto. Emseguida, a formulação de preços unitários para cadaserviço através de composições por seus insumos,sejam eles constituídos por materiais, equipamentosou mão de obra, com a inclusão dos encargos sociaisincidentes sobre o valor da mão de obra e da taxa deBDI formulada em composição específica. Para aconstrução do muro de arrimo em concreto armadoilustrado na figura abaixo, faça o quantitativo doconcreto massa, em seguida a sua composição e ocusto daqueles materiais para a execução de 60,0metros do muro.Dados: • H = 11,50 m; • b₁ = 7,00 m; • b₂ = 1,50 m; • b₃ = 3,50 m; • B = 1,00 m; • h₁ = h₂ = 1,00 m; • h₃ = 1,20 m. Fórmulas: Quantitativo - Volume total para 1,00 metro de muro: V₁ = (h₁ + h₃)/2*b₁*1,00 em m³/m; V₂ = (0,50 + b₂)/2*H*1,00 em m³/m; V₃ = (h₃ + h₂)/2*b₃*1,00 em m³/m; VB = V₁ + V₂ + V₃ em m³/m. Composição de custo para preparo de concreto estrutural, com betoneira, controle tecnológico tipo A, fCK = 20 MPa – Unidade: m³. Orçamento para a execução de um muro de arrimo em concreto armado: Então, o volume, o custo unitário e o custo total para a execução de 60 metros lineares do concreto massa desta obra serão, respectivamente,

1. A1.226,00 m³; R$ 587,19/m³ e R$ 3.714.322,17.
2. B1.383,00 m³; R$ 803,59/m³ e R$ 1.111.364,97.
3. C1.880,00 m³; R$ 696,26/m³ e R$ 2.986.224,15.
4. D1.054,00 m³; R$ 912,12/m³ e R$ 1.056.334,16.
