Questão de Engenharia Civil — Estruturas — UECE-CEV 2018
Engenharia CivilEstruturas
- Código
- qq401641
- Banca
- UECE-CEV
- Órgão
- Prefeitura de Sobral - CE
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista de Infraestrutura - Engenharia Civil

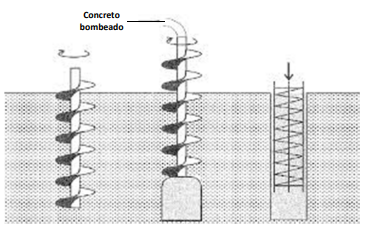

A carga admissível estrutural, tambémdenominada de carga característica, é a máximacarga que uma estaca poderá suportar, posto quecorresponde à resistência estrutural dos seusmateriais componentes. Porém, faz-se necessáriodotar a estaca de um comprimento, que permita queesta capacidade de carga possa ser atingida pelainteração desta com o solo. Atente para a estacaescavada do tipo hélice contínua exemplificada nafigura abaixo e aos dados que seguem.
Dados: • Solo: CS – argila arenosa; γS = 1,70 tf/m³. • Estaca: Hélice Contínua – escavada; • Comprimento L = 1.200,00 cm; • Diâmetro – Φ = 0,80 m; • Armadura principal: 8φ16.0; • Área AS = 16,0 cm²; • Área AC = 5.020,00 cm²; • Perímetro U = 251,00 cm. • Concreto da Estaca: C-20; fCK = 200,00 kgf/cm²; γC = 1,4. • Aço para o concreto: CA-50B fYK = 5.000 kgf/cm²; γY = 1,15. Fórmulas: Capacidade Estrutural: PREST = 0,85*AC*fCD + AS*fYD fCD = fCK/γC fYD = fYK/γY Capacidade Geotécnica: PR = PL + PP PL = U*L*rL PP = AC*rP rL = 0,8 kgf/cm²; rL é a tensão média de adesão ou atrito lateral entre a estaca e o solo junto ao fuste; rP = 1,5 kgf/cm²; rP é a tensão média da capacidade de carga do solona cota de apoio da ponta da estaca. Considerando os dados apresentados e o métodopara estimativa da capacidade de carga, é corretoafirmar que a capacidade estrutural (PREST) e acapacidade geotécnica (PR) da estaca, em kgf, sãorespectivamente
Dados: • Solo: CS – argila arenosa; γS = 1,70 tf/m³. • Estaca: Hélice Contínua – escavada; • Comprimento L = 1.200,00 cm; • Diâmetro – Φ = 0,80 m; • Armadura principal: 8φ16.0; • Área AS = 16,0 cm²; • Área AC = 5.020,00 cm²; • Perímetro U = 251,00 cm. • Concreto da Estaca: C-20; fCK = 200,00 kgf/cm²; γC = 1,4. • Aço para o concreto: CA-50B fYK = 5.000 kgf/cm²; γY = 1,15. Fórmulas: Capacidade Estrutural: PREST = 0,85*AC*fCD + AS*fYD fCD = fCK/γC fYD = fYK/γY Capacidade Geotécnica: PR = PL + PP PL = U*L*rL PP = AC*rP rL = 0,8 kgf/cm²; rL é a tensão média de adesão ou atrito lateral entre a estaca e o solo junto ao fuste; rP = 1,5 kgf/cm²; rP é a tensão média da capacidade de carga do solona cota de apoio da ponta da estaca. Considerando os dados apresentados e o métodopara estimativa da capacidade de carga, é corretoafirmar que a capacidade estrutural (PREST) e acapacidade geotécnica (PR) da estaca, em kgf, sãorespectivamente- A338.104,13 e 138.330.
- B452.236,17 e 196.210.
- C719.365,12 e 386.169.
- D679.106,07 e 248.490.
