Questão de Engenharia Civil — Geotecnia — UECE-CEV 2018
Engenharia CivilGeotecnia
- Código
- qq401643
- Banca
- UECE-CEV
- Órgão
- Prefeitura de Sobral - CE
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista de Infraestrutura - Engenharia Civil

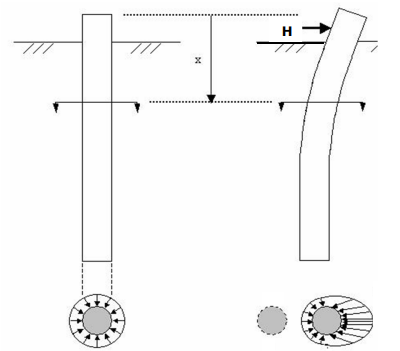

Considere uma estaca de seção circular,escavada, de grande diâmetro, cuja finalidade é aexecução de fundações profundas para sustentaçãode uma ponte. A estaca estará submetida, além doesforço axial, a esforço horizontal oriundo do tráfego.Assim, considerando a figura e os dadosapresentados, calcule a pressão lateral sobre oterreno e o momento em 0,1 e 0,5 do comprimentoda estaca provocado pelo carregamento horizontal, apartir de sua cota de arrasamento (cabeça).

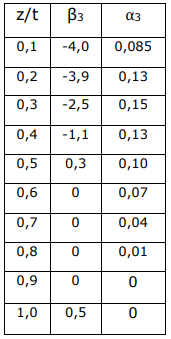

Dados:• H (esforço horizontal) = 0,1MN• d (diâmetro da estaca) = 1,0 m• t (comprimento da estaca) = 9,8 m• Tipo de solo: Areia medianamente compactaTabela de relação comprimento (t) x profundidade (z)– coeficientes:
Onde: z é a profundidade em metros; t é o comprimento da estaca em metros a partir de sua extremidade superior; β₃ é o coeficiente adimensional de proporcionalidade ao comprimento elástico da estaca para a pressão lateral no terreno; α₃ é o coeficiente adimensional de proporcionalidade ao comprimento elástico da estaca para o momento. Fórmulas: σm = H/d.t (pressão lateral média exercida pela estaca sobre o terreno – MN/m²); σH (z/t) = β₃.σm (pressão lateral pontual exercida pela estaca sobre o terreno – MN/m²); M (z/t) = α₃.H.t (momento gerado pelo esforço horizontal sobre a estaca – MN.m). Então, os valores das pressões laterais exercidas sobre o terreno e dos momentos na estaca para σH (0,1); σH (0,5) em MN/m² e M(0,1); M(0,5) em MN.m são, respectivamente,
Dados:• H (esforço horizontal) = 0,1MN• d (diâmetro da estaca) = 1,0 m• t (comprimento da estaca) = 9,8 m• Tipo de solo: Areia medianamente compactaTabela de relação comprimento (t) x profundidade (z)– coeficientes:Onde: z é a profundidade em metros; t é o comprimento da estaca em metros a partir de sua extremidade superior; β₃ é o coeficiente adimensional de proporcionalidade ao comprimento elástico da estaca para a pressão lateral no terreno; α₃ é o coeficiente adimensional de proporcionalidade ao comprimento elástico da estaca para o momento. Fórmulas: σm = H/d.t (pressão lateral média exercida pela estaca sobre o terreno – MN/m²); σH (z/t) = β₃.σm (pressão lateral pontual exercida pela estaca sobre o terreno – MN/m²); M (z/t) = α₃.H.t (momento gerado pelo esforço horizontal sobre a estaca – MN.m). Então, os valores das pressões laterais exercidas sobre o terreno e dos momentos na estaca para σH (0,1); σH (0,5) em MN/m² e M(0,1); M(0,5) em MN.m são, respectivamente,- A-0,04; 0,003 e 0,0833; 0,098.
- B0,08; 0,002 e 0,0534; 0,065.
- C-0,06; 0,012 e 0,0723; 0,052.
- D0,07; 0,053 e 0,0923; 0,044.
