Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — UECE-CEV 2018
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq401652
- Banca
- UECE-CEV
- Órgão
- Prefeitura de Sobral - CE
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista de Infraestrutura - Engenharia Elétrica

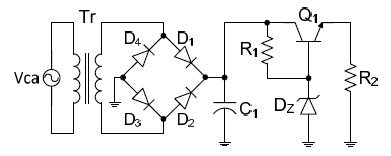

Considere que o circuito mostrado na figura a seguir funciona normalmente.
Assinale a opção que corresponde ao correto comportamento do circuito.
Assinale a opção que corresponde ao correto comportamento do circuito.- ASe a tensão sobre o capacitor C1 aumentar, a tensão sobre o resistor R2 permanecerá a mesma, isto é, igual à tensão do diodo zener.
- BSe a tensão sobre o capacitor C1 diminuir, a tensão zener diminui, mas a tensão sobre o resistor R2 permanecerá a mesma.
- CA tensão sobre o resistor R2 será igual a 15,7 V, se a tensão zener for igual a 15 V, considerando a tensão entre base e emissor igual a 0,7 V.
- DA tensão entre o coletor e emissor do transistor Q1 deverá compensar as variações de tensão do capacitor C1, mantendo a tensão sobre o R2 constante.
