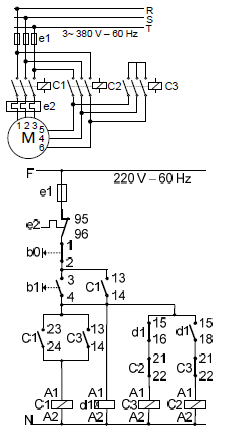

Com relação aos diagramas de força e comando para o acionamento do motor de indução trifásico mostrados na figura a seguir, assinale a opção correta.
- ADecorrido o tempo para o qual foi ajustado o relé de tempo, d1(15-16) abre desenergizando C3(A1-A2) e o d1(15-18) fecha energizando C2(A1-A2), consequentemente C2(21-22) abre. C1(A1-A2) permanece energizada, através de C3(13-14) e C1(23-24). C2(A1-A2) liga as fases R, S e T aos terminais 4, 5 e 6.
- BAo ser pressionado o botão b1(3-4) para iniciar a partida do motor, o relé de tempo é energizado. C3(A1-A2) também é energizada e liga os terminais do motor 4, 5 e 6 entre si. C3(13-14) fecha, permitindo que C1(A1-A2) seja energizada, e que as fases R, S e T sejam ligadas aos terminais 1, 2 e 3 do motor.
- CQuando C1(23-24) e C1(13-14) são fechados, C1(13-14) garante que C3(A1-A2) permaneça energizada, após o botão b1(3-4) retornar a sua posição original. C3(21-22) abre, impedindo que C2(A1-A2) seja energizada juntamente com C1(A1-A2), evitando-se curto-circuito entre os terminais do motor.
- DDecorrido o tempo para o qual foi ajustado o relé de tempo, d1(15-16) abre desenergizando C3(A1-A2) e o d1(15-18) fecha energizando C2(A1-A2), consequentemente C2(21-22) abre. C3(13-14) abre desenergizando C1(A1-A2) evitando-se curto-circuito entre as fases de alimentação do circuito de força.
