Questão de Engenharia Mecânica — Mecânica dos Fluidos — UECE-CEV 2018

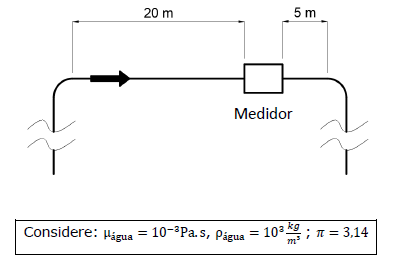

Um medidor de vazão para um trecho de abastecimento de água que possui uma tubulação de 20 cm de diâmetro indica uma vazão de 0,314 m³/s, conforme mostrado na figura a seguir. Durante a medição, foram aferidos valores para pressão e temperatura no corpo do medidor de 300 kPa e 27 ºC. De acordo com a curva de erro de medição fornecida pelo fabricante do medidor, o erro da leitura, para mais ou para menos, pode ser dado pelacorrespondem, respectivamente, a: trecho reto de tubulação a montante do medidor; trecho reto de tubulação a jusante do medidor; temperatura da água aferida no corpo do medidor; pressão da água no corpo do medidor; e fator de correção proporcional em Kelvin/Pascal. O fator de correção proporcional β varia de acordo com o regime de escoamento, assumindo os valores 1, 1,5 ou 2,0, para os regimes de escoamento laminar, de transição e turbulento, respectivamente.Com base nessas informações, é correto afirmar que o erro de medição para essa leitura apresentada pelo medidor é de

1. A0,10 %.
2. B1,20 %.
3. C0,15 %.
4. D1,60 %.
