Questão de Engenharia Mecânica — Sistemas Termomecânicos — UECE-CEV 2018

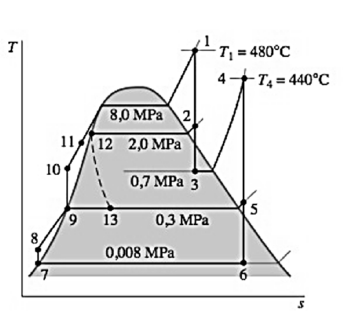

Atente para a seguinte figura que representa o diagrama temperatura (T) x entropia (s) para uma turbina a vapor funcionando sob um ciclo de Rankine ideal.Considerando o diagrama acima, é correto afirmar que

1. Ano ciclo estão operando três bombas, que correspondem à passagem do fluido de trabalho pelos processos 7-8, 9-10 e 10-11.
2. Bo condensador do ciclo trabalha a uma pressão de 0,008 MPa
3. Co ciclo possui dois estágios de reaquecimento, onde no primeiro estágio o fluido sai do reaquecedor a 480 ºC, e no segundo estágio o fluido sai a 440 ºC.
4. Da eficiência isentrópica da turbina é menor do que 75%.
