Questão de Engenharia Mecânica — Mecânica dos Sólidos — UECE-CEV 2018
Engenharia MecânicaMecânica dos Sólidos
- Código
- qq401754
- Banca
- UECE-CEV
- Órgão
- Prefeitura de Sobral - CE
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista de Infraestrutura - Engenharia Mecânica

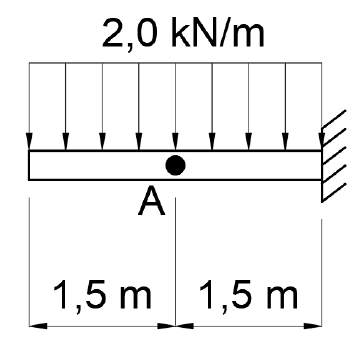

Uma viga engastada é carregada conforme a figura apresentada a seguir.
Considerando-se o sistema convencionado para os sentidos dos esforços internos, é correto afirmar que os valores do esforço cortante e do momento fletor no ponto "A" da viga são, respectivamente,
Considerando-se o sistema convencionado para os sentidos dos esforços internos, é correto afirmar que os valores do esforço cortante e do momento fletor no ponto "A" da viga são, respectivamente,- A-3,0 kN e -2,25 kN.m.
- B2,25 kN e 3,0 kN.m.
- C-2,25 kN e -3,0 kN.m.
- D3,0 kN e 2,25 kN.m.
