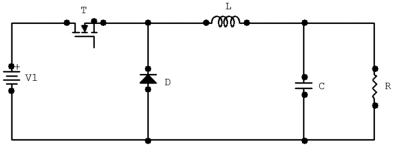

Analise o circuito seguinte:
Para o circuito mostrado, que representa uma das topologias de conversores CC/CC, todas as afirmativas estão corretas, EXCETO:
Para o circuito mostrado, que representa uma das topologias de conversores CC/CC, todas as afirmativas estão corretas, EXCETO:- AO transistor T é chaveado por modulação por largura de pulsos.
- BO transistor T pode ser substituído diretamente por um transistor bipolar ou por um SCR.
- CDurante o período de corte de T, a resistência de carga R é alimentada pela energia armazenada em L e C.
- DQuando T está saturado o diodo D é polarizado inversamente.
