Questão de Mecânica — Hidráulica — UFMG 2018
MecânicaHidráulica
- Código
- qq405278
- Banca
- UFMG
- Órgão
- UFMG
- Ano
- 2018
- Nível
- Médio
- Cargo
- Técnico - Eletromecânica

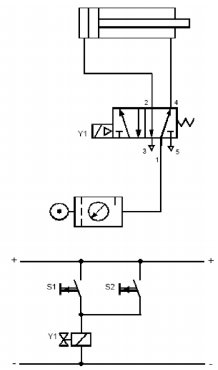

Na ilustração abaixo, está representado um esquema de um circuito eletropneumático utilizado em diversas possibilidades em máquinas e equipamentos em indústrias ou mesmo em máquinas situadas em laboratórios e oficinas.
De acordo com o esquema apresentado, é CORRETO afirmar que
De acordo com o esquema apresentado, é CORRETO afirmar que- Aquando acionado pelo S₁ o cilindro avança e se, acionado pelo S₂ , o cilindro recua.
- Bé acionado manualmente pelo comando elétrico Y₁ para avançar, e seu retorno é mecânico através de mola.
- Cpode ser acionado manualmente de dois locais diferentes e distantes entre si através dos comandos elétricos S₁ e S₂ .
- Dtanto o comando S₁ quanto o S₂ atuam somente no recuo do cilindro.
