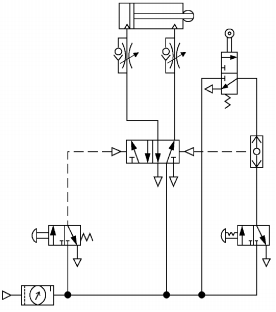

O circuito ilustrado abaixo é muito utilizado em máquinas nas indústrias, oficinas e laboratórios. De acordo com o esquema do circuito pneumático abaixo:
Em relação a esse esquema, é CORRETO afirmar que
Em relação a esse esquema, é CORRETO afirmar que- Ao pistão pneumático da figura representa um cilindro de dupla ação com possibilidade de parada em qualquer posição.
- Bo circuito ilustrado representa um ciclo de acionamento e recuo de um cilindro através de dois botões de acionamento.
- Co elemento “ou” presente no circuito proporciona o acionamento do pistão em ambos os botões, tanto o de acionamento com retorno mola e de outro botão com trava.
- Do circuito ilustrado representa um ciclo único de acionamento e recuo de um cilindro através de um botão com a possibilidade de recuo imediato de emergência.
