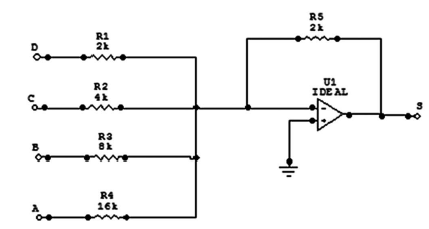

No circuito mostrado abaixo, o amplificador operacional é ideal.
Aplicada uma entrada binária DCBA = 1011, em que V(1) = 5V, a tensão na saída S será igual a
Aplicada uma entrada binária DCBA = 1011, em que V(1) = 5V, a tensão na saída S será igual a- A- 65 V.
- B- 6,5 V.
- C- 6,82 V.
- D- 6,875 V.
