Questão de Eletricidade — Circuitos Elétricos em Eletricidade — UFMG 2018

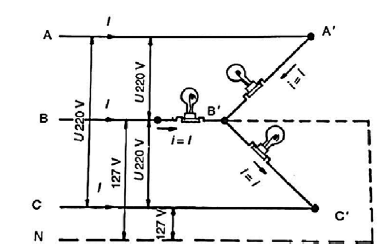

Os circuitos dos receptores de energia elétrica de corrente alternada trifásica, do mesmo modo que os alternadores ou dos transformadores, podem ser ligados em triângulo ou estrela.Considerando o esquema acima, é CORRETO afirmar que

1. Aneste diagrama as lâmpadas estão desenergizadas.
2. Ba tensão nos terminais das lâmpadas é igual a 220v (não levando em conta a queda de tensão).
3. Cele indica três lâmpadas ligadas em triângulo a 127v (não levando em conta a queda de tensão).
4. Dele indica três lâmpadas ligadas em estrela, com fio neutro.
