Questão de Engenharia Civil — Estruturas — UFMT 2018
Engenharia CivilEstruturas
- Código
- qq406366
- Banca
- UFMT
- Órgão
- Prefeitura de Várzea Grande - MT
- Ano
- 2018
- Nível
- Superior
- Cargo
- Técnico de Desenvolvimento Econômico e Social - Engenheiro Civil

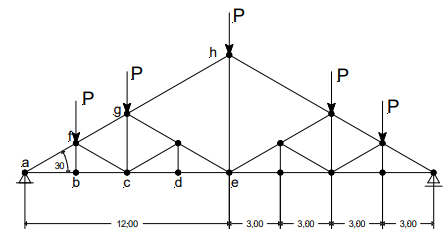

A treliça seguinte está simplesmente apoiada e sujeita a forças nodais P = 10 kN.
Assinale a alternativa que apresenta valores aproximados das solicitações nas barras f-c, g-c, g-f e g-h em quilonewtons. O sinal positivo indica força de tração e o negativo, compressão.Adote: sen(30º ) = 0,5 e cos(30º ) = 0,87.
Assinale a alternativa que apresenta valores aproximados das solicitações nas barras f-c, g-c, g-f e g-h em quilonewtons. O sinal positivo indica força de tração e o negativo, compressão.Adote: sen(30º ) = 0,5 e cos(30º ) = 0,87.- AFfc = - 10; Fgc = - 5; Fgf= - 40; Fgh = - 20.
- BFfc = + 10; Fgc = + 5; Fgf= - 25; Fgh = - 40.
- CFfc = + 10; Fgc = - 5; Fgf = - 20; Fgh = - 25.
- DFfc = - 10; Fgc = + 5; Fgf = - 40; Fgh = - 25.
