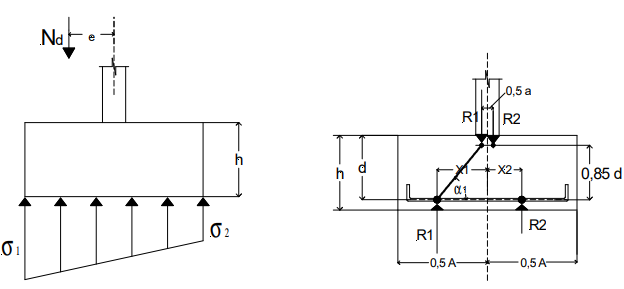

Considere o modelo de projeto das armaduras de uma sapata rígida com planta retangular, sendo a dimensão “A” o lado que contém o plano de flexão. A sapata está sujeita à carga excêntrica apresentada na figura seguinte.
A força de tração no tirante mais solicitado, que passa pelo nó onde atua R₁, é dada por:
A força de tração no tirante mais solicitado, que passa pelo nó onde atua R₁, é dada por:- ARst =R₁ x₁ − 0,5a/0,85d, sendo: R₁ = Nd/₂(1+3 e/A)
- BRst =R₁x₁ − 0,5a/0,85d, sendo: R₁ =Nd/₄(1+2 e/A)
- CRst =R₁x₁ − 0,25a/0,85d, sendo: R₁ =Nd/₄(1+2 e/A)
- DRst =R₁x₁ − 0,25a/0,85d, sendo: R₁ =Nd/₄(1+3 e/A)
