Questão de Engenharia Elétrica — Máquinas Elétricas — UFMT 2018
Engenharia ElétricaMáquinas Elétricas
- Código
- qq406384
- Banca
- UFMT
- Órgão
- Prefeitura de Várzea Grande - MT
- Ano
- 2018
- Nível
- Superior
- Cargo
- Técnico de Desenvolvimento Econômico e Social - Engenheiro Eletricista

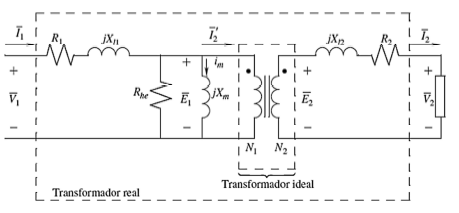

Com o intuito de utilizar o circuito equivalente do transformador da figura a seguir, necessita-se dos valores dos diferentes parâmetros. Essas especificações são geralmente fornecidas pelos fabricantes dos transformadores de potência. Tais dados podem também ser obtidos utilizando os ensaios de circuito aberto e curto-circuito.Figura - Circuito equivalente do transformador incluindo as impedâncias de dispersão e as perdas no núcleo Fonte: MOHAN, Ned. 2016.
Considerando os conceitos sobre ensaios de transformadores, assinale a assertiva correta.
Considerando os conceitos sobre ensaios de transformadores, assinale a assertiva correta.- ANo ensaio de curto-circuito, o enrolamento de alta tensão está em curto-circuito e uma tensão reduzida é aplicada ao enrolamento de baixa tensão, o que resulta na corrente nominal. Isto permite estimar as impedâncias de dispersão no circuito equivalente do transformador.
- BNo ensaio de circuito aberto aplica-se ao enrolamento de baixa tensão a tensão nominal, mantendo o lado de alta em circuito aberto. Isso permite estimar as impedâncias de dispersão no circuito equivalente do transformador.
- CNo ensaio de curto-circuito, o enrolamento de baixa tensão está em curto-circuito e uma tensão reduzida é aplicada ao enrolamento de alta tensão, o que resulta na corrente nominal. Isto permite estimar a reatância de magnetização e a resistência equivalente do núcleo
- DNo ensaio de circuito aberto, aplica-se ao enrolamento de baixa tensão a tensão nominal, mantendo o lado de alta em circuito aberto. Isto permite estimar a reatância de magnetização e a resistência equivalente do núcleo.
