Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — UFMT 2018
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq406388
- Banca
- UFMT
- Órgão
- Prefeitura de Várzea Grande - MT
- Ano
- 2018
- Nível
- Superior
- Cargo
- Técnico de Desenvolvimento Econômico e Social - Engenheiro Eletricista

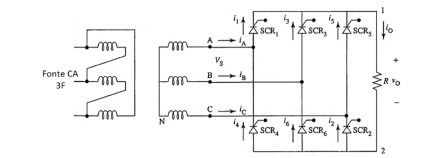

O circuito da figura (a), conhecido como retificador trifásico controlado de onda completa em ponte (retificador de seis-pulsos), é o conversor CA/CC de alta potência mais utilizado em eletrônica de potência.
Figura (a) - Circuito retificador controlado de seis-pulsos Fonte: Ashfaq Ahmed 2000A figura (b) apresenta a forma de onda de tensão na carga (vo) para ângulo de atraso α = 0º.
Figura (b) – Forma de onda de tensão para um circuito em ponte para α = 0º Fonte: Ashfaq Ahmed 2000Tendo por base as figuras (a) e (b) e a correta operação do circuito, marque a afirmativa correta.
Figura (a) - Circuito retificador controlado de seis-pulsos Fonte: Ashfaq Ahmed 2000A figura (b) apresenta a forma de onda de tensão na carga (vo) para ângulo de atraso α = 0º.Figura (b) – Forma de onda de tensão para um circuito em ponte para α = 0º Fonte: Ashfaq Ahmed 2000Tendo por base as figuras (a) e (b) e a correta operação do circuito, marque a afirmativa correta.- AEm 300º, SCR5 passa para o estado ligado, fazendo com que SCR6 vá para o desligado.
- B] Em 60º, SCR2 passa para o estado ligado, fazendo com que SCR1 vá para o desligado.
- CEm 120º, SCR3 passa para o estado ligado, fazendo com que SCR2 vá para o desligado.
- DEm 240º, SCR5 passa para o estado ligado, fazendo com que SCR3 vá para o desligado.
