Questão de Eletricidade — Circuitos Elétricos em Eletricidade — UFSM 2018
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- qq407721
- Banca
- UFSM
- Órgão
- UFSM
- Ano
- 2018
- Nível
- Médio
- Cargo
- Técnico em Eletricidade

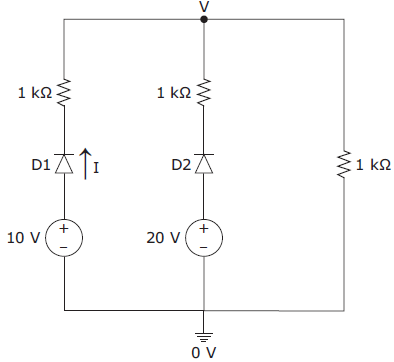

Considere o circuito com diodos ideais da figura a seguir.
Os valores da corrente I que circula pelo diodo D1 e da tensão V para o terminal de terra são, respectivamente,
Os valores da corrente I que circula pelo diodo D1 e da tensão V para o terminal de terra são, respectivamente,- A0 mA e 10 V.
- B10 mA e 10 V.
- C10 mA e 20 V.
- D20 mA e 10 V.
- E20 mA e 20 V.
