Questão de Eletricidade — Equipamentos Elétricos — UFSM 2018

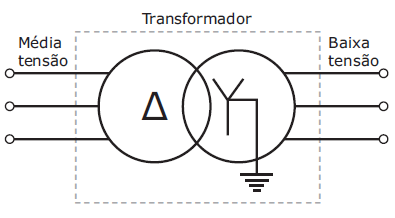

Transformadores rebaixadores de tensão são largamente utilizados em linhas de distribuição para reduzir o nível de tensão para as unidades consumidoras. Uma configuração típica de transformador utilizada na distribuição de energia elétrica no Brasil é mostrada na figura a seguir.Com base na figura, assinale V (verdadeiro) ou F (falso) em cada afirmativa. ( ) Se a tensão eficaz de linha do lado de média tensão é 13,8 kV, então a tensão eficaz de fase é de 13,8/√3 kV. ( ) Se a tensão eficaz de linha do lado de média tensão é 13,8 kV, então a tensão média de fase é de 13,8/√6 kV. ( ) Se a tensão eficaz de fase do lado de baixa tensão é 220 V, então a tensão eficaz de linha é de √3∙220 V. ( ) Se a tensão eficaz de fase do lado de baixa tensão é 220 V e conectarmos uma carga monofásica entre duas fases, então a tensão de pico sobre a carga monofásica é de √6∙220 V. A sequência correta é

1. AV ‒ V ‒ V ‒ F.
2. BF ‒ V ‒ F ‒ F.
3. CV ‒ F ‒ V ‒ V.
4. DF ‒ F ‒ V ‒ V.
5. EF ‒ V ‒ F ‒ V.
