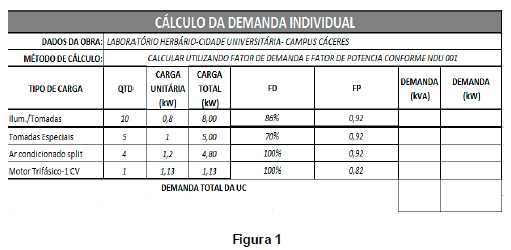

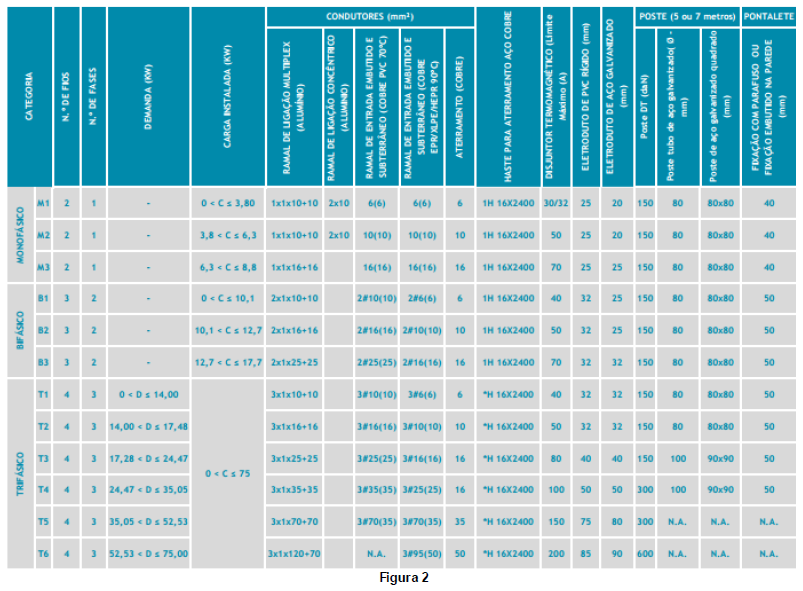

Considere a necessidade de ligação de uma unidade consumidora em baixa tensão, a ser realizada na Cidade Universitária no Campus da UNEMAT de Cáceres-MT, onde funcionará o laboratório Herbário, contendo as cargas conforme as Figuras 1 e 2.
Tome como referência de cálculo a NBR 5410 e a Norma Técnica da Energisa-MT, NDU 001. Assinale a alternativa correta que indica respectivamente a Demanda (kVA) total da UC, a Demanda (kW) total da UC e o Tipo e Categoria de atendimento a ser solicitado à concessionaria.
Tome como referência de cálculo a NBR 5410 e a Norma Técnica da Energisa-MT, NDU 001. Assinale a alternativa correta que indica respectivamente a Demanda (kVA) total da UC, a Demanda (kW) total da UC e o Tipo e Categoria de atendimento a ser solicitado à concessionaria.- A24,47 kVA; 20,73kW; Trifásico-Tipo T4.
- B14,89 kVA; 17,30kW; Bifásico Tipo B3.
- C17,88kVA;16,31kW; Trifásico-Tipo T3.
- D14,89 kVA; 17,30kW; Trifásico Tipo T2.
- E17,88kVA;16,31kW; Bifásico -Tipo B3.
