Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — ACEP 2019

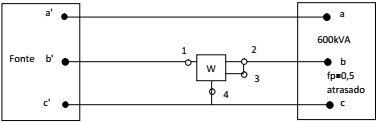

Uma carga trifásica equilibrada de 600 kVA e fator de potência fp=0,5 (60° ) atrasado é alimentada por uma fonte conectada em estrela, com tensões trifásicas simétricas e em sequência positiva. A tensão eficaz de fase na saída da fonte é 4800 V. A impedância da linha entre a fonte e a carga é tão pequena que pode ser desprezada. Determine a leitura do wattímetro mostrado na figura abaixo.Bobina de Corrente:pontos 1-2; linha b’-bBobina de Tensão:pontos 3-4; linha b-c

1. A200 kW.
2. B0 kW.
3. C600 kW.
4. D300 kW.
