Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — ACEP 2019

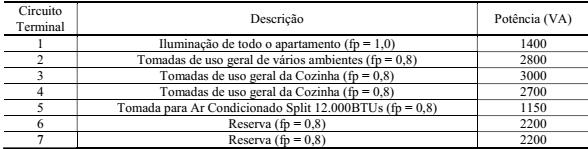

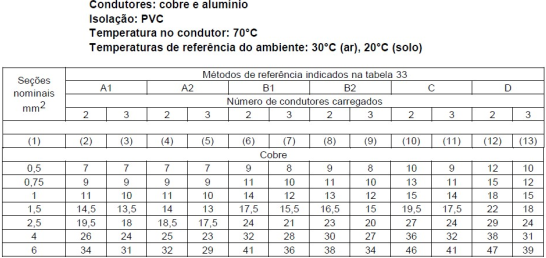

Dado o quadro de distribuição tipo, de um dos apartamentos de uma instalação elétrica predial, com tensão de alimentação 220 V FASE NEUTRO (monofásico), o condutor FASE a ser utilizado no circuito terminal 2 (Tabela I), considerando que o mesmo esteja instalado no mesmo eletroduto do circuito terminal 1, pelo critério de capacidade de condução deverá ser de:OBS: Considere que os condutores utilizados sejam de Cobre/PVC, temperatura ambiente de 30°C e que sejam instalados em eletroduto de seção circular embutido em alvenaria (Método de Referência B1)Tabela I – Quantitativo de cargas por circuito terminal do quadro de distribuição tipo dos apartamentosFonte: Amostra da Tabela 36 (NBR 5410/2004) – Capacidades de condução de corrente, em ampères, para os métodos de referência A1, A2, B1, B2, C e DAmostra da Tabela 42 (NBR 5410/2004) – Fatores de Correção aplicáveis a condutores agrupados em feixe (em linhas abertas ou fechadas) e a condutores agrupados num mesmo plano, em camada única

1. A1,0 mm² .
2. B1,5 mm² .
3. C2,5 mm2 .
4. D4,0 mm² .
