Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — CCV-UFC 2019

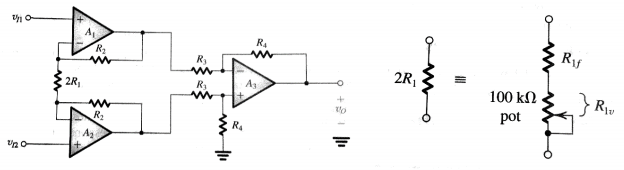

Considerando que o segundo estágio do amplificador abaixo tenha ganho unitário e que o ganho seja aplicado todo no primeiro estágio, projete o circuito amplificador de instrumentação para se obter um ganho que possa variar dentro da faixa de 2 a 1000, utilizando uma resistência variável de 100K ohms. Considere ainda que a resistência 2R1 possa ser implementada como uma combinação série de um resistor fixo R1f e de um resistor variável R1V, que pode ser obtido por um potenciômetro de 100K ohms. Assinale a opção que representa os valores de R1f e R2, respectivamente.

1. A80,5 Ω e 150,04 Ω.
2. B90,2 KΩ e 25,050 Ω.
3. C100,2 Ω e 50,050 KΩ.
4. D100,2 Ω e 75,050 KΩ.
5. E200 Ω e 49,050 KΩ.
