Questão de Engenharia Civil — Instalações em Engenharia Civil — CETREDE 2019

Engenharia CivilInstalações em Engenharia Civil
Código
qq426560
Banca
CETREDE
Órgão
Prefeitura de Acaraú - CE
Ano
2019
Nível
Superior
Cargo
Engenheiro Civil

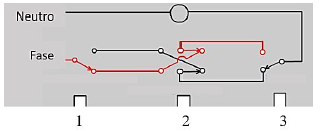

Observe o circuito elétrico a seguir para o acionamento de uma lâmpada.Imagem associada para resolução da questãoTrata-se de um circuito que
  1. Apermite o acionamento da lâmpada a partir dos interruptores 2 e 3, somente se 1 estiver na posição para cima.
  2. Bpermite o acionamento da lâmpada a partir dos interruptores 1 e 3, somente se 2 estiver na posição invertida a mostrada na figura.
  3. Cpermite o acionamento da lâmpada a partir de qualquer dos três interruptores.
  4. Dapaga a lâmpada automaticamente conforme um temporizador.
  5. Esó se aciona a lâmpada a partir do interruptor 2.
Revelar gabarito e comentário

GabaritoC — permite o acionamento da lâmpada a partir de qualquer dos três interruptores.
