Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CETREDE 2019
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq428013
- Banca
- CETREDE
- Órgão
- Prefeitura de São Gonçalo do Amarante - CE
- Ano
- 2019
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

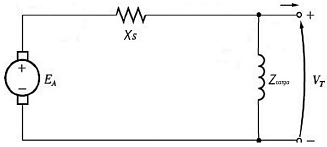

Considere a seguinte representação simplificada do circuito equivalente de um gerador síncrono monofásico.
[imagem 2]Qual é a sua porcentagem de reatância síncrona Xs [%] sabendo que possui uma força eletromotriz EA de 275 V, sua potência de 400 Va com tensão nominal de 200 V, Zcarga = j9,0 Ω e Tensão nos terminais Vt = 220V?
[imagem 2]Qual é a sua porcentagem de reatância síncrona Xs [%] sabendo que possui uma força eletromotriz EA de 275 V, sua potência de 400 Va com tensão nominal de 200 V, Zcarga = j9,0 Ω e Tensão nos terminais Vt = 220V?- A1,125%
- B4,50%
- C2,25%
- D2,50%
- E22,5%
