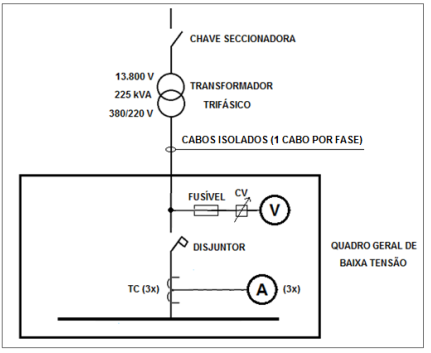

Parte do diagrama unifilar de uma subestação abrigada é representada na figura a seguir.

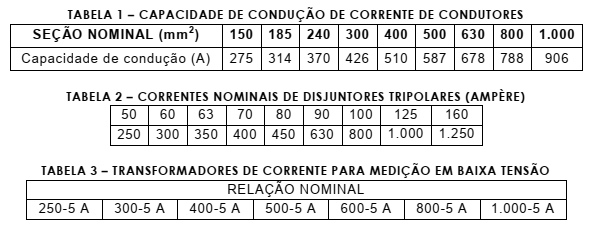

Nessa figura, CV é uma chave comutadora para voltímetro e TC são transformadores de corrente.Os dados das tabelas 1, 2 e 3 abaixo devem ser considerados.
De acordo com a figura e baseando-se no critério de proteção contra as correntes de sobrecarga, nas tabelas 1, 2 e 3, é correto afirmar que a seção nominal dos cabos isolados, a corrente nominal do disjuntor tripolar e a relação nominal dos TCs adotados são, respectivamente,Considere √3 = 1,73
Nessa figura, CV é uma chave comutadora para voltímetro e TC são transformadores de corrente.Os dados das tabelas 1, 2 e 3 abaixo devem ser considerados.De acordo com a figura e baseando-se no critério de proteção contra as correntes de sobrecarga, nas tabelas 1, 2 e 3, é correto afirmar que a seção nominal dos cabos isolados, a corrente nominal do disjuntor tripolar e a relação nominal dos TCs adotados são, respectivamente,Considere √3 = 1,73- A240 mm² , 350 A e 400-5 A.
- B630 mm² , 630 A e 800-5 A.
- C500 mm² , 800 A e 800-5 A.
- D1.000 mm² , 1.000 A e 1.000-5 A.
