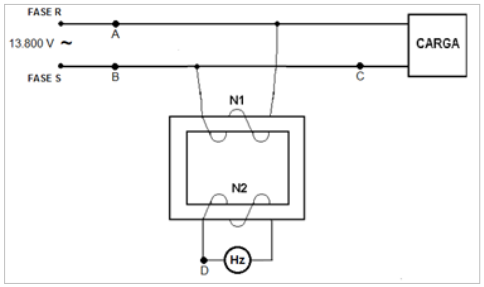

Um transformador de instrumentos é utilizado para realizar medições em um circuito, conforme a figura a seguir.
De acordo com a figura, a denominação desse transformador de instrumentos, a relação entre N1 e N2 e o ponto no qual deve-se realizar um aterramento são, respectivamente,
De acordo com a figura, a denominação desse transformador de instrumentos, a relação entre N1 e N2 e o ponto no qual deve-se realizar um aterramento são, respectivamente,- Atransformador de corrente, N1 >> N2 e ponto C.
- Btransformador de corrente, N1 << N2 e ponto A
- Ctransformador de potencial, N1 < N2 e ponto B.
- Dtransformador de potencial, N1 > N2 e ponto D.
