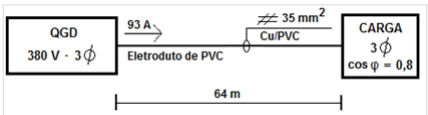

Uma carga trifásica é alimentada por um circuito trifásico proveniente de um quadro geral de distribuição (QGD) conforme a figura a seguir.

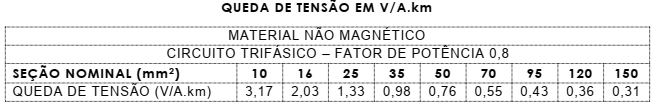

Considere a tabela (queda de tensão em V/A.km) abaixo.
De acordo com a figura, com os dados apresentados e com base na tabela, a queda de tensão no circuito em volt, a queda de tensão percentual no circuito e a tensão na carga são, respectivamente,
Considere a tabela (queda de tensão em V/A.km) abaixo.De acordo com a figura, com os dados apresentados e com base na tabela, a queda de tensão no circuito em volt, a queda de tensão percentual no circuito e a tensão na carga são, respectivamente,- A3,59 V, 1,12% e 376,41 V.
- B2,64 V, 0,96% e 372,28 V.
- C5,83 V, 1,53% e 374,17 V.
- D4,25 V, 1,34% e 378,64 V.
