Questão de Eletrotécnica — Instalações Elétricas em Eletrotécnica — COMPERVE - UFRN 2019

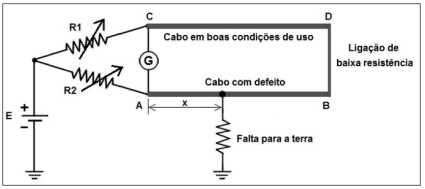

A figura apresentada abaixo representa um método utilizado para localização do ponto de ocorrência de uma falta para terra em um cabo elétrico AB subterrâneo de baixa tensão com comprimento de 200 m. Um cabo CD em boas condições de uso e tendo as mesmas características (comprimento, seção transversal, resistividade e isolação) do cabo com defeito é utilizado para auxiliar na medição. Os terminais B e D são unidos por um cabo com baixa resistência. As ligações com a terra são excelentes.Nessa figura, R1 e R2 são resistências, E é uma bateria e G um galvanômetro. Quando R1 = 54 Ω e R2 = 42 Ω, a ponte está em balanço, ou seja, a corrente no galvanômetro é zero. Considerando os elementos apresentados, o valor de x é

1. A88 m.
2. B175 m.
3. C112 m.
4. D187 m.
