Questão de Eletrotécnica — Equipamentos e Componentes — COMPERVE - UFRN 2019

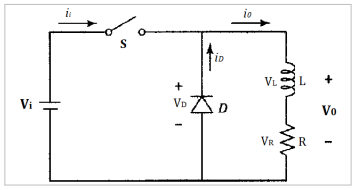

A figura ao lado mostra a configuração básica de um circuito chopper step-down (buck).Esse circuito se caracteriza pela tensão média de saída (V₀) ser menor que a tensão de entrada (Vi). Enquanto a chave S (podendo ser chaveada por qualquer dispositivo de chaveamento operando em PWM) estiver fechada, o diodo ficará polarizado reversamente e o indutor armazenando energia em forma de campo magnético. Nesta situação, tem-se que

1. AV₀ < Vi .
2. BV₀ > Vi .
3. CV₀ = Vi .
4. DV₀= 0,5Vi .
