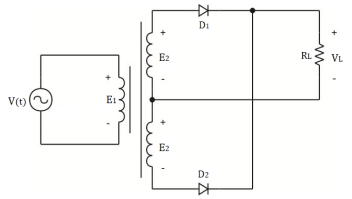

A figura abaixo representa um circuito retificador monofásico de onda completa.
São fornecidos os seguintes dados do circuito:V(t) = 380sen(120πt + 10°) V; RL = 20 Ω; α = 2,4 (relação de espiras); RTJC = 1,0 °C/W; RTCD = 2,0 °C/W; VD = 0,7 V; rD = 40 mΩ; TJ = 150 °C; TA = 50 °C.Nesse caso o valor da potência na carga RL é, aproximadamente, igual aConsidere √2 = 1,41
São fornecidos os seguintes dados do circuito:V(t) = 380sen(120πt + 10°) V; RL = 20 Ω; α = 2,4 (relação de espiras); RTJC = 1,0 °C/W; RTCD = 2,0 °C/W; VD = 0,7 V; rD = 40 mΩ; TJ = 150 °C; TA = 50 °C.Nesse caso o valor da potência na carga RL é, aproximadamente, igual aConsidere √2 = 1,41- A420,56 W.
- B806,24 W.
- C350,12 W.
- D630,53 W.
