Questão de Engenharia Civil — Desenho na Engenharia Civil — CONSULPLAN 2019
Engenharia CivilDesenho na Engenharia Civil
- Código
- qq434419
- Banca
- CONSULPLAN
- Órgão
- MPE-PA
- Ano
- 2019
- Nível
- Superior
- Cargo
- Estagiário - Engenharia Civil

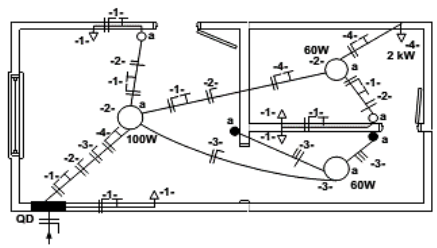

A planta a seguir apresenta um esquema elétrico de uma edificação com três cômodos. Observe.
Sobre a planta apresentada, analise as afirmativas a seguir.I. O sistema indicado pelos interruptores a é denominado Tree-Way; esses interruptores são conhecidos como interruptores intermediários.II. Todas as lâmpadas presentes na edificação apresentam a mesma potência, fazendo parte do circuito 3 (único circuito de iluminação indicado na planta).III. A seção nominal mínima para os condutores do circuito 1 e 4 é de 2,5 mm², enquanto para os circuitos 2 e 3 é de 1,50 mm².IV. Não existem circuitos bifásicos apresentados na planta elétrica.Estão corretas apenas as afirmativas
Sobre a planta apresentada, analise as afirmativas a seguir.I. O sistema indicado pelos interruptores a é denominado Tree-Way; esses interruptores são conhecidos como interruptores intermediários.II. Todas as lâmpadas presentes na edificação apresentam a mesma potência, fazendo parte do circuito 3 (único circuito de iluminação indicado na planta).III. A seção nominal mínima para os condutores do circuito 1 e 4 é de 2,5 mm², enquanto para os circuitos 2 e 3 é de 1,50 mm².IV. Não existem circuitos bifásicos apresentados na planta elétrica.Estão corretas apenas as afirmativas- AI e II.
- BII e III.
- CIII e IV.
- DI, III e IV.
