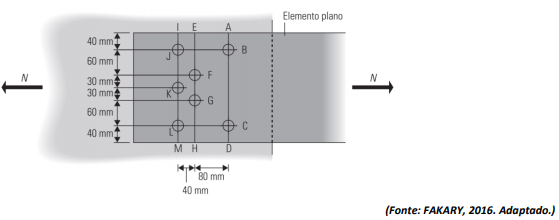

Em uma estrutura de aço foram utilizados parafusos de 19 mm de diâmetro para unir elementos estruturais de 8 mm de espessura. A união desses elementos seguiu a configuração apresentada na imagem. Observe.
A largura líquida e a área líquida desse elemento estrutural utilizadas em seu dimensionamento são, respectivamente:
A largura líquida e a área líquida desse elemento estrutural utilizadas em seu dimensionamento são, respectivamente:- A19,75 cm / 18 cm².
- B20,25 cm / 17 cm².
- C19,35 cm / 18,25 cm².
- D21,50 cm / 17,20 cm².
