Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — COTEC 2019

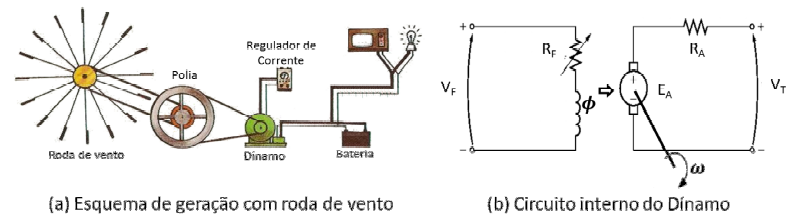

A figura (a) abaixo representa o esquema de geração com uma roda de vento utilizado em uma zona rural para fornecer energia elétrica, em corrente contínua, para aparelhos de baixo consumo e carregar uma bateria. A velocidade fornecida no eixo do gerador varia de acordo com a intensidade dos ventos, contudo, para que o sistema funcione de forma adequada, é necessário um valor constante de tensão (V) nos terminais de saída do dínamo. Por isso, o sistema é composto por um circuito regulador de corrente que, entre outras coisas, é responsável por ajustar o valor da resistência de campo (R). A figura (b) representa o diagrama do circuito interno do dínamo que corresponde a um gerador CC de excitação independente, em que V é uma tensão constante e R uma resistência variável comandadas pelo regulador de corrente e V é a tensão de saída do dínamo, a qual está conectada diretamente às cargas consumidoras e à bateria.Com relação ao regulador de corrente presente no esquema de geração, analise as seguintes proposições:Se a velocidade fornecida no eixo do gerador aumentar, então o valor de RF deve diminuir proporcionalmente para se manter um valor constante de tensão V, na saída do gerador.PORQUESe RF diminuir, então o fluxo da máquina aumenta de modo que a tensão V na saída do gerador também cresce.A respeito dessas proposições, assinale a alternativa CORRETA.

1. AAs duas proposições são verdadeiras, e a segunda justifica a primeira.
2. BA primeira proposição é falsa, e a segunda, verdadeira.
3. CAs duas proposições são verdadeiras, mas a segunda não justifica a primeira.
4. DA primeira proposição é verdadeira, e a segunda, falsa.
5. EAs duas proposições são falsas.
