Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — COTEC 2019

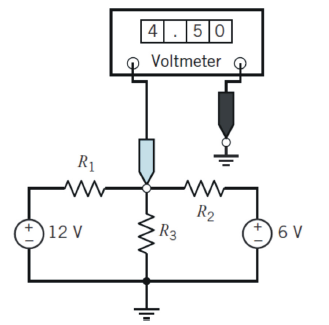

A figura ao lado mostra uma medida que foi realizada em um laboratório. O estudante que realizou a medida, ao fazer o relatório do experimento, verificou que se esqueceu de registrar os valores dos resistores R₁, R₂ e R₃. Ele lembrou que eram dois resistores de 10kΩ e um de 5kΩ.Fonte: DORF, R. C.; SVOBODA, J. A.. Introdução aos circuitos elétricos. 7. ed. Rio de Janeiro: LTC, 2008.A partir do que foi exposto, pode-se afirmar que:

1. AOs resistores R₁ e R₂ valem 10kΩ.
2. BOs resistores R₂ e R₃ valem 10kΩ.
3. COs resistores R₁ e R₃valem 10kΩ.
4. DO resistor R₁ vale 5kΩ.
5. EO resistor R₃ vale 5kΩ.
