Questão de Engenharia Elétrica — Máquinas Elétricas — COTEC 2019
Engenharia ElétricaMáquinas Elétricas
- Código
- qq439443
- Banca
- COTEC
- Órgão
- Prefeitura de Carneirinho - MG
- Ano
- 2019
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

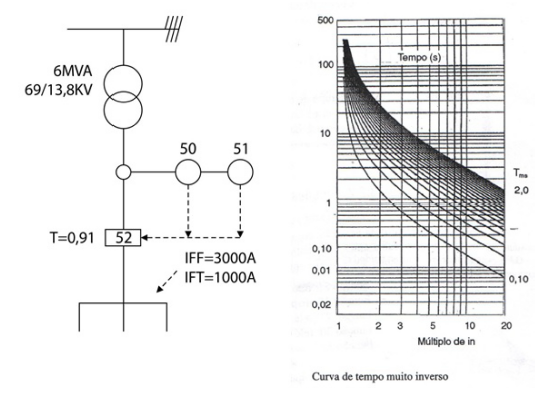

Ao projetar o sistema de proteção de uma subestação industrial, um engenheiro eletricista considerou os parâmetros descritos abaixo.
Transformador de 6MVA, 69kV/13,8kV, com TP com RTP de 13.800 - 115V:120.A curva de temporização muito inversa, para a função temporizada de fase, utilizar o tempo de 0,9s (segundos). Corrente de curto circuito fase - fase - IFF =3000A e Corrente de curto circuito fase - terra - IFT = 1000A.A carga do secundário é de 3MVA.Fator de sobrecarga do sistema para relé de fase - K = 1,5.O ajuste da unidade instantânea de fase (50) calculada para esse sistema é:
Transformador de 6MVA, 69kV/13,8kV, com TP com RTP de 13.800 - 115V:120.A curva de temporização muito inversa, para a função temporizada de fase, utilizar o tempo de 0,9s (segundos). Corrente de curto circuito fase - fase - IFF =3000A e Corrente de curto circuito fase - terra - IFT = 1000A.A carga do secundário é de 3MVA.Fator de sobrecarga do sistema para relé de fase - K = 1,5.O ajuste da unidade instantânea de fase (50) calculada para esse sistema é:- A10,5A.
- B21,5 A.
- C50,0 A.
- D60,0 A.
- E77,2 A.
