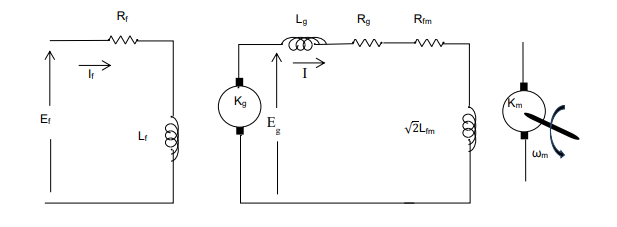

Considere o gerador de corrente contínua, apresentado na Figura , que é movido a velocidade constante e produz a tensão do campo do motor, o qual possui inércia J.
FiguraA função de transferência ωm(S) / Ef(S) para o sistema motor é:
FiguraA função de transferência ωm(S) / Ef(S) para o sistema motor é:- Aωm (S) / Ef(S) = Kg / Km [(Rf +sLf) (Js) [(Rg + Rfm) + s√2( Lg +Lfm)]]
- Bωm (S) / Ef(S) = Kg Js Km / [(Rf +sLf) [(Rg + Rfm) + s√2( Lg +Lfm)]]
- Cωm (S) / Ef(S) = Kg Km / [(Rf +sLf) (Js) [(Rg + Rfm) + s√2( Lg +Lfm)]]
- Dωm (S) / Ef(S) = Kg Km / [(Rf +sLf) (Js) [(Rg + Rfm)]
- Eωm (S) / Ef(S) = Kg Km / [(Rf +sLf) (Js) s√2( Lg +Lfm)]
