Questão de Engenharia Elétrica — Máquinas Elétricas — COVEST-COPSET 2019
Engenharia ElétricaMáquinas Elétricas
- Código
- qq440431
- Banca
- COVEST-COPSET
- Órgão
- UFPB
- Ano
- 2019
- Nível
- Superior
- Cargo
- Engenheiro Elétrico

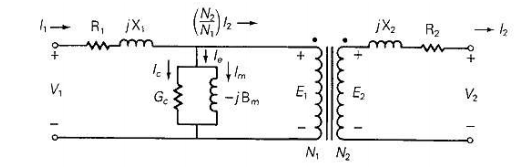

O circuito da Figura ilustra o Circuito Equivalente de um transformador prático monofásico de dois enrolamentos. Com relação a esse circuito, assinale a afirmativa incorreta.
Figura
Figura- AAs reatâncias representam o fluxo de dispersão dos enrolamentos.
- BAs resistências representam as perdas RI² nos enrolamentos.
- CA corrente de excitação é calculada pelo ramo shunt.
- DA permeabilidade do ferro do núcleo μ é infinita.
- EA perda ativa no núcleo Ic²/Gc corresponde às perdas por histerese e pela corrente parasita no núcleo.
