Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — COVEST-COPSET 2019

Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
Código
qq440432
Banca
COVEST-COPSET
Órgão
UFPB
Ano
2019
Nível
Superior
Cargo
Engenheiro Elétrico

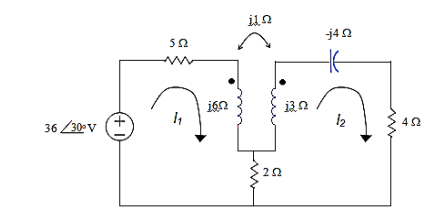

Considere o circuito da Figura :Imagem associada para resolução da questãoFiguraA LTK na malha 1 e na malha 2 possuem, respectivamente, as seguintes expressões:
  1. ALTK(1):(7 + j6)I₁ - (2 + j1)I₂ = 36∠30° e LTK (2): - (2 + j1)I₁ + (6 - j1)I₂ = 0
  2. BLTK(1):(6 + j5)I₁ - (2 + j1)I₂ = 30∠30° e LTK (2): - (2 + j1)I₁ + (6 - j1)I₂ = 0
  3. CLTK(1):(7 + j5)I₁ - (2 + j1)I₂ = 30∠30° e LTK (2): - (2 + j1)I₁ + (6 - j1)I₂ = 0
  4. DLTK(1):(7 + j6)I₁ - (2 + j1)I₂ = 30∠30° e LTK (2): - (2 + j1)I₁ + (3 - j1)I₂ = 0
  5. ELTK(1):(7 + j5)I₁ - (2 + j1)I₂ = 30∠30° e LTK (2): - (1 + j2)I₁ + (6 - j1)I₂ = 0
Revelar gabarito e comentário

GabaritoA — LTK(1):(7 + j6)I₁ - (2 + j1)I₂ = 36∠30° e LTK (2): - (2 + j1)I₁ + (6 - j1)I₂ = 0
