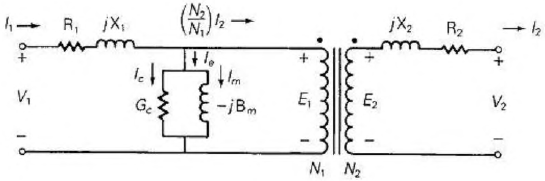

O circuito da Figura 4 ilustra o Circuito Equivalente de um transformador prático monofásico de dois enrolamentos. Com relação a esse circuito, assinale a afirmativa incorreta.
Figura 4: Circuito da questão.
Figura 4: Circuito da questão.- AAs reatâncias representam o fluxo de dispersão dos enrolamentos.
- BAs resistências representam as perdas RI² nos enrolamentos.
- CA corrente de excitação é calculada pelo ramo shunt.
- DA permeabilidade do ferro do núcleo µ é infinita.
- EA perda ativa no núcleo
corresponde às perdas por histerese e pela corrente parasita no núcleo.
