Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — COVEST-COPSET 2019

Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
Código
qq441116
Banca
COVEST-COPSET
Órgão
UFPE
Ano
2019
Nível
Superior
Cargo
Engenheiro - Elétrica

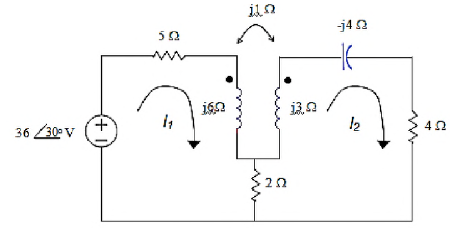

Considere o circuito da Figura 3:Imagem associada para resolução da questãoFigura 3: Circuito da questão.A LTK na malha 1 e na malha 2 possuem, respectivamente, as seguintes expressões:
  1. ALTK(1): (7 + j6)I₁ — (2 + j1)I₂ = 36 < 30º e LTK(2): — (2 + j1)I₁ + (6 — j1) I₂ = 0
  2. BLTK(1): (6 + j5 )I₁ — (2 + j1)I₂ = 30 < 30º e LTK (2): — (2 + j1)I₁ + (6 — j1)I₂ = 0
  3. CLTK(1): (7 + j5)I₁ — (2 + j1)l₂ = 30 < 30º e LTK (2): — (2 + j1)I₁ + (6 — j1)I₂ = 0
  4. DLTK(1): (7 + j6)I₁ — (2 + j1)l₂ = 30 < 30º e LTK (2): — (2 + j1)I₁ + (3 — j1 )I₂ = 0
  5. ELTK(1): (7 + j5)I₁ — (2 + j1)l₂ = 30 < 30º e LTK (2): — (1 + j2)l₁ + (6 — j1)l₂ = 0
Revelar gabarito e comentário

GabaritoA — LTK(1): (7 + j6)I₁ — (2 + j1)I₂ = 36 < 30º e LTK(2): — (2 + j1)I₁ + (6 — j1) I₂ = 0
